คู่มือการใช้งาน CNC Controller ด้วย Mach3 สำหรับผู้เริ่มต้น

เป็นที่ทราบกันดีว่า Mach3 เป็นโปรแกรมควบคุมเครื่อง CNC ที่ได้รับความนิยมสูงทั้งในหมู่มือสมัครเล่นและมืออาชีพ จากประสบการณ์การให้บริการ MiniCNC กว่า 20 ปี เราพบปัญหาการใช้งานที่เกิดขึ้นซ้ำ ๆ จึงขอจัดทำคู่มือนี้ขึ้น เพื่อช่วยให้ผู้ใช้งานสามารถควบคุมเครื่อง CNC ได้อย่างมีประสิทธิภาพ และเหมาะอย่างยิ่งสำหรับผู้เริ่มต้นใช้งาน MiniCNC

ก่อนเริ่มใช้งาน คุณควรทำตามขั้นตอนต่อไปนี้

1. เรียนรู้พื้นฐานเกี่ยวกับ MiniCNC และ CNC Controller
   คลิกที่นี่เพื่อศึกษาเพิ่มเติม
2. เรียนรู้การติดตั้ง Mach3
   คลิกที่นี่เพื่อดูวิธีติดตั้ง

โหมดการควบคุมเครื่อง CNC ด้วย Mach3

การควบคุมเครื่อง CNC ด้วย Mach3 แบ่งออกเป็น 3 โหมดหลัก ดังนี้:

• Manual Mode – ควบคุมด้วยคีย์บอร์ด หรือ Handwheel
• MDI Mode (Manual Data Input Mode) – ป้อนคำสั่ง G-Code ทีละบรรทัด
• Auto Mode – รันไฟล์ G-Code จากโปรแกรม CAD/CAM

1. Manual Mode

Manual Mode ใช้สำหรับสั่งให้เครื่องเคลื่อนที่ หรือควบคุมการทำงานของอุปกรณ์ต่าง ๆ เช่น การเปิด/ปิดหัวกัด ระบบหล่อเย็น หรือระบบล็อกชิ้นงาน โดยสามารถควบคุมผ่าน คีย์บอร์ด, Joy Stick หรือ Handwheel

เริ่มต้นใช้งาน Manual Mode

รู้จักหน้าตาปุ่มควบคุมใน Mach3:

ตั้งค่าศูนย์ (Zero) แกนต่าง ๆ:
• คลิกเมาส์ที่ปุ่ม B เพื่อตั้งค่าแกน X เป็น 0
• คลิกเมาส์ที่ปุ่ม C เพื่อตั้งค่าแกน Y เป็น 0
• คลิกเมาส์ที่ปุ่ม D เพื่อตั้งค่าแกน Z เป็น 0

ทดสอบการเคลื่อนที่ด้วยคีย์บอร์ด

1. คลิกปุ่ม Reset (A) จนกว่าข้อความเตือนจะหายไป
2. ใช้ปุ่ม ลูกศรซ้าย-ขวา เพื่อเคลื่อนที่แกน X
3. ใช้ปุ่ม ลูกศรขึ้น-ลง เพื่อเคลื่อนที่แกน Y
4. ใช้ปุ่ม Page Up / Page Down เพื่อเคลื่อนที่แกน Z

✅ คำแนะนำ: ใช้ชุดทดสอบสัญญาณ ตามลิงก์นี้ เพื่อตรวจสอบการทำงานก่อนใช้งานจริง

2. MDI Mode (Manual Data Input Mode)

โหมดนี้ใช้สำหรับป้อนคำสั่ง G-Code ทีละบรรทัด เพื่อสั่งงานเครื่อง CNC โดยตรง

1. คลิกที่แท็บ A เพื่อเข้าสู่โหมด MDI
2. คลิกที่แท็บ B แล้วพิมพ์คำสั่ง G-Code ที่ต้องการ เช่น:

หากไม่มีข้อผิดพลาด เครื่องจะเคลื่อนที่ตามคำสั่งทันที

3. Auto Mode (รันไฟล์ G-Code)

ใช้สำหรับรันไฟล์ G-Code ที่สร้างจากโปรแกรม CAD/CAM เช่น Vectric, Fusion 360 หรือ ArtCam

ขั้นตอนการใช้งาน:
• คลิกปุ่ม Load G-Code
• เลือกไฟล์ .tap หรือ .nc ที่ต้องการ
• กดปุ่ม Run เพื่อเริ่มงาน

ดูวิดีโอสาธิตการ Load G-Code

ศึกษาเพิ่มเติม

สำหรับผู้ที่ต้องการศึกษาลึกขึ้นเกี่ยวกับ Mach3 สามารถเข้าถึงคู่มือและทรัพยากรได้ที่:
MachSupport – Product Manuals

🤖✨ กลุ่ม Robot AI – เพื่ออนาคตที่ล้ำหน้ากว่า! ✨🤖

เรียนรู้จริง ลงมือทำจริง กับชุมชนนักพัฒนา AI และระบบอัตโนมัติ

“ทำไมกลุ่ม Robot AI ถึงมีค่าสมัคร 900 บาท?”

ไม่ใช่แค่ “ค่าสมัคร” แต่คือ การลงทุนเพื่อระบบที่ยั่งยืน ที่เราสร้างขึ้นเพื่อให้คุณได้เรียนรู้อย่างมืออาชีพ 💡

ทุกบาทที่คุณจ่ายไป คือการลงทุนใน “คุณภาพ” และ “ความยั่งยืน”
ไม่ใช่การเก็บเงินลอย ๆ แต่เป็นการสร้างระบบที่มีประโยชน์จริง สำหรับนักเรียนรู้ทุกคน

#RobotAI #กลุ่มเรียนรู้AI #Automation #SourceCode #Workshop #เรียนรู้ไปด้วยกัน

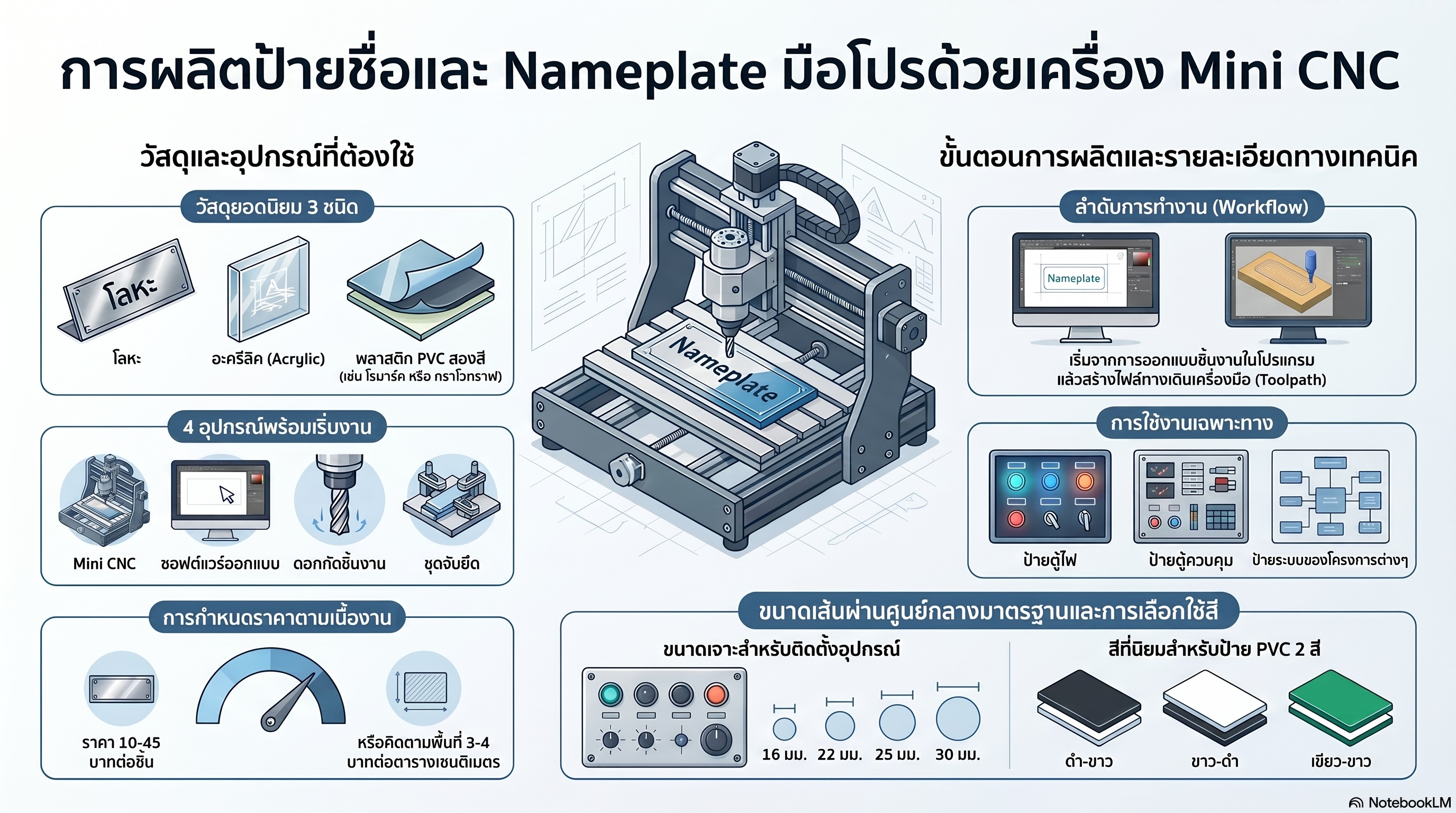

ขั้นตอนพื้นฐานในการทำป้ายชื่อด้วยเครื่อง Mini CNC

ลำดับกระบวนการและสิ่งที่ต้องเตรียมการ ดังนี้ครับ

1. การเตรียมความพร้อมก่อนเริ่มงาน

ก่อนที่จะเริ่มแกะสลักป้ายชื่อ สิ่งที่จำเป็นต้องเตรียมมี 4 ส่วนหลัก ได้แก่:

• เครื่อง Mini CNC: สำหรับใช้ในการแกะสลักชิ้นงาน
• ซอฟต์แวร์ (Software): ใช้สำหรับการสร้างแบบ ออกแบบ และซอฟต์แวร์ที่ใช้ควบคุมการทำงานของเครื่อง Mini CNC
• วัสดุอุปกรณ์: ได้แก่ ดอกกัด และชุดสำหรับจับยึดชิ้นงานให้แน่นหนา
• ส่วนประกอบอื่น ๆ: เช่น ตราสัญลักษณ์หน่วยงาน หรือเข็มกลัดสำหรับติดด้านหลังป้าย

2. ลำดับขั้นตอนการทำงาน (Workflow)

การทำงานของเครื่อง CNC มีขั้นตอนสำคัญดังนี้:

• เริ่มต้นออกแบบชิ้นงาน: กำหนดรูปแบบ ข้อความ หรือลวดลายที่ต้องการ
• การสร้าง Toolpath (File กัดงาน): เป็นการนำแบบที่ได้มาสร้างเป็นเส้นทางการเดินของเครื่องมือ เพื่อให้เครื่อง CNC ทำงานตามที่ออกแบบไว้
• การควบคุมเครื่อง: ใช้ซอฟต์แวร์ควบคุมส่งข้อมูลไปยังเครื่อง Mini CNC เพื่อทำการกัดหรือแกะสลักวัสดุ

3. วัสดุที่นิยมใช้

วัสดุที่ใช้ทำป้ายชื่อมีหลากหลายชนิด ขึ้นอยู่กับความต้องการและการใช้งาน:

• แผ่นพลาสติก PVC สองสี (โรมาร์ค หรือ กราโวกราฟ): เป็นที่นิยมมาก เช่น พื้นสีดำตัวหนังสือขาว หรือพื้นสีเขียวตัวหนังสือขาว
• อะคริลิค (Acrylic): เหมาะสำหรับป้ายทั่วไปหรือป้ายตู้ไฟ
• โลหะ: สำหรับงานป้ายชื่อที่ต้องการความทนทาน

หมายเหตุ: นอกจากนี้ การทำป้ายด้วยเครื่อง Mini CNC ยังสามารถปรับแต่งได้หลากหลาย เช่น การเจาะรูตามขนาดเส้นผ่านศูนย์กลางต่าง ๆ (16, 22, 25 หรือ 30 มม.) เพื่อติดตั้งสวิตช์หรือหลอดไฟในกรณีที่เป็นป้ายตู้ควบคุม
